ANTシリーズ・ワイヤー張りシステム

ANTシリーズ

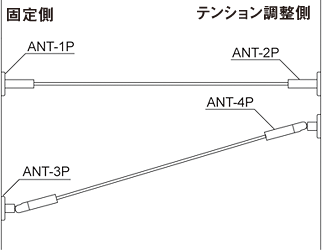

固定側 片ストップワイヤー、ステンレスバネ、樹脂ワッシャー挿入 水平張りタイプ ： ANT-1 水平張り 木座金タイプ ： ANT-1P 傾斜張りタイプ ： ANT-3 傾斜張り木座金タイプ ： ANT-3P		テンション調整側 切断ワイヤー、樹脂ワッシャー、サーキュラースリーブ挿入 水平張りタイプ ： ANT-2 水平張り木座金タイプ ： ANT-2P 傾斜張りタイプ ： ANT-4、ANT-4B 傾斜張り木座金タイプ ： ANT-4P

水平張りタイプ

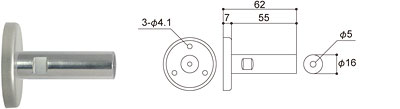

ANT-1 片ストップワイヤー側
ANT-2 サーキュラースリーブ側

品番	タイプ	価格
ANT-1	水平張り・片ストップワイヤー側	2,600
ANT-2	水平張り・サーキュラースリーブ側	3,000

傾斜張りタイプ

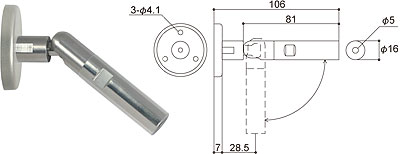

ANT-3 片ストップワイヤー側

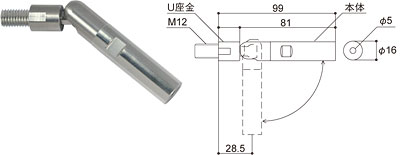

ANT-4 サーキュラースリーブ側

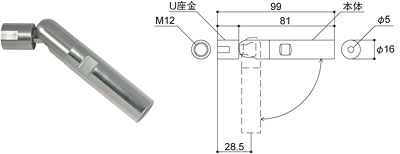

ANT-4B サーキュラースリーブ側

品番	タイプ	価格
ANT-3	傾斜張り・片ストップワイヤー側	4,200
ANT-4	傾斜張り・サーキュラースリーブ側	4,600
ANT-4B	傾斜張りジョイント・サーキュラースリーブ側	5,100

水平張り木座金タイプ

ANT-1P 片ストップワイヤー側
ANT-2P サーキュラースリーブ側

品番	タイプ	価格
ANT-1P	水平張り木座金・片ストップワイヤー側	4,000
ANT-2P	水平張り木座金・サーキュラースリーブ側	4,400

傾斜張り木座金タイプ

ANT-3P 片ストップワイヤー側
ANT-4P サーキュラースリーブ側

品番	タイプ	価格
ANT-3P	水平張り木座金・片ストップワイヤー側	5,600
ANT-4P	水平張り木座金・サーキュラースリーブ側	6,000

ANT 取付金具

ANT-E　フラットバー端部固定ボルト
ANT-J　ボルト固定リング
ANT-MJ　ANT-1・2接続固定ボルト
ANT-B　アンカー対応固定ボルト

品番	タイプ	価格
ANT-E 20	フラットバー端部固定ボルト・水平張り用	※1,000～
ANT-E 35	フラットバー端部固定ボルト・傾斜張り用	※1,200～
ANT-J	ボルト固定リング	※400～
ANT-MJ	ANT-1・2接続固定ボルト	※1,000～
ANT-B	アンカー対応固定ボルト 20～60mm	※300～
※ ボルト長さによって価格が変わります。詳細はお問い合わせ下さい。

片ストップコートワイヤー

　

ワイヤー径＼寸法	1m	2m	3m	4m	5m	6m	特注寸法
φ3 / 外径φ4.0mm	1,200	1,560	1,920	2,280	2,640	3,000	360/m +
φ4 / 外径φ5.0mm	1,440	1,860	2,280	2,700	3,120	3,540	420/m +
φ5 / 外径φ6.0mm	1,820	2,340	2,860	3,380	3,900	4,420	520/m +

※ クリアー樹脂コート
※ 上記製品の在庫、納期及び特注コート色価格、納期はお問い合わせ下さい。

施工方法

ANTは「固定側」にワイヤーを取り付け、次に「テンション調整側」に取り付けます。

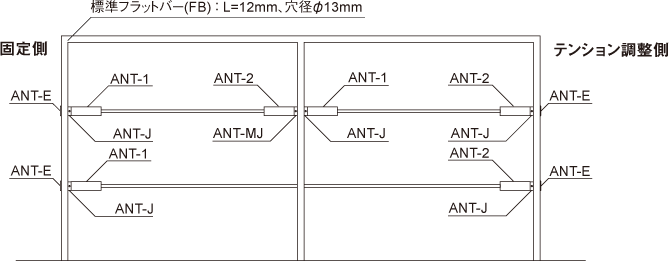

水平張り（防護柵）

固定側

1. ANT-35Eを取付支柱(FBと略)外側から挿入。FB内側にてANT-Jで固定。
2. ワイヤーを採寸し、切断。水平張りのワイヤー寸法は、FBの内々寸法から-60mmを目安。
3. 片ストップワイヤーを付属のバネと樹脂ワッシャー（DWと略）と共にANT-1より挿入、FBに固定したボルト基部までねじ込む。

テンション調整側

4. ANT-1に取り付けたワイヤーの先端をANT-2に挿入し、ワイヤー先端が少し出るように付属のDWとサーキュラースリーブ（SBと略）を挿入し固定。
5. FBにANT-Jで固定したANT-E35（端部）または、AMT-MJ55(継続部)にねじ込み、ワイヤーを張る。
6. 張りの強弱はネジ込むボルト、もしくは付属SBの固定位置で調整。

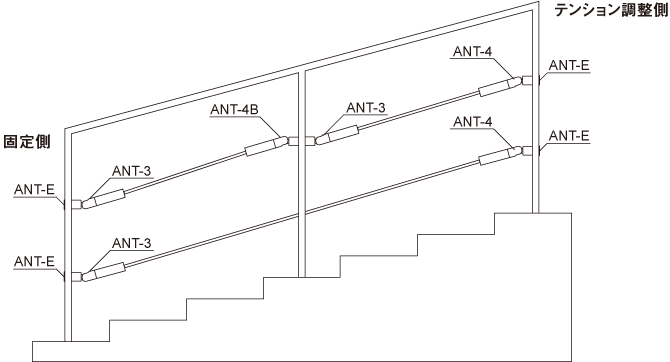

傾斜張り（階段）

固定側

1. 取付支柱（FB）よりANT-E20を外側から挿入、FB内側に出たボルトにANT-3U座金を固定する（FBの規格は水平張りと同様）。
2. ワイヤーを採寸し、切断。水平張りのワイヤー寸法は、FBの内々寸法から-150mmを目安。片ストップワイヤーを付属のバネと樹脂ワッシャー（DWと略）と共にANT-3本体より挿入、FBに固定したボルト基部までねじ込む。

テンション調整側

4. ANT-3本体に取り付けたワイヤーの先端をANT-4本体に挿入し、ワイヤー先端が少し出るように付属のDWとサーキュラースリーブ（SBと略）を挿入し固定。
5. 端部はANT-E20のボルトにANT-4U座金を固定。
   継続部は予めANT-4BのU座金継続ボルトをFBに挿入して反対側からANT-3のU座金で固定。ANT-4B本体をU座金ボルトにねじ込み、ワイヤーを張る。
6. 張りの強弱はネジ込むボルト、もしくは付属SBの固定位置で調整。


木座付

ワイヤー切断方法

• 切断はディスクカッターを使用。予め切断部を液状の瞬間接着剤で固め、ワイヤーの素線がバラバラにならないように縁を丸めて切断。
• 切断部を再度、液状瞬間接着剤で固める。
• 予めFBの内寸が確定している場合は端部をハンダ処理したワイヤーでも納品可能（別途料金）。

施工事例
